Shandong TaoFong CNC Machine Tool Co., Ltd. היא אחת היצרניות והספקיות המובילות של מכונת כרסום cnc אלומיניום 5 צירים בסין, תומכת גם בשירות מותאם אישית. ברוכים הבאים לקנות מכונת כרסום cnc אלומיניום באיכות גבוהה למכירה כאן מהמפעל שלנו. שירות טוב ומחיר סביר זמינים.

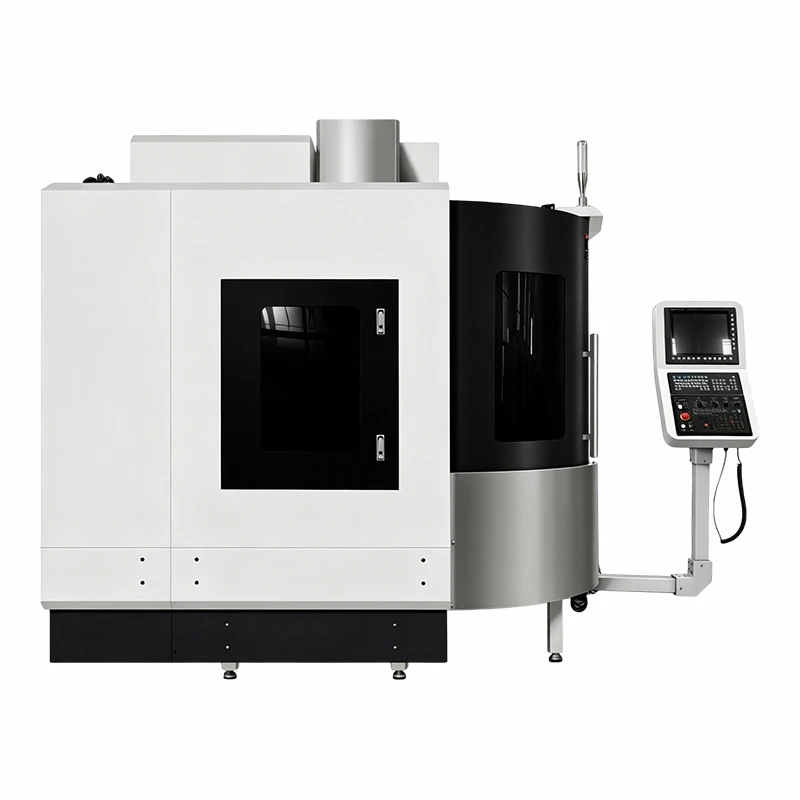

למכונת כרסום CNC AMC700 אלומיניום 5 צירים יש מיקום ייעודי במהירות-מהירה ודיוק גבוה של 3+2 התקני CNC עם חמשת-הצירים שיכולים להתמודד עם עיבוד סגסוגת אלומיניום עם פרודוקטיביות ודיוק טובים מאוד. בניגוד ל-מטרה הכללית, הכוללת טכנולוגיית עיבוד אופטימיזציה של אלומיניום, 3+2 גמישות מיקום ויעילות-עלות. . כדי לטפל בבעיות אלו, אימצנו 3+2 עקרון מיצוב: שני צירים סיבוביים A ו-C משמשים כדי לקבוע את מיקום עבודת האלומיניום{11}}במיקום אידיאלי; ואז שלושה-צירים ליניאריים-XYZ מבוצעים על בסיס זה עם יציבות ויעילות טובה לחיתוך, יהיה קל מאוד לפתור את הבעיות האלה. ישים לעיבוד של מוצרי אלומיניום שונים, כגון 6061, 7075, 5052-סגסוגות אלומיניום והרכיבים המרוכבים שלהן; מספק שיטות עיבוד-בדיוק ומהירות-מהירה בעלויות נמוכות עבור חלקים קלים-לרכב, רכיבי אלקטרוניקה 3C, חלקי אלומיניום Arian, ייצור תעשייתי לייצור תבניות בתעשיית האלומיניום.
יתרונות המוצר
אלומיניום-מוטב 3+2 מיקום ודיוק גבוה
AMC700 הוא-אלומיניום בעלות נמוכה למטרות חמישה- צירים; הוא כולל שני מנועים: האחד מופעל ישירות על ידי חשמל DC והשני מסופק באמצעות סלילה מוברשת להגברת תפוקת הכוח באמצעות טכנולוגיה ללא מברשות. בצע הידוק- חד פעמי כדי להשיג-זוויות ועיבוד מרובה-פנים של חלקי-אלומיניום; זה מבטל סטיות מצטברות שנגרמות על ידי מהדקים חוזרים ונשנים ומפחית את שיעורי הדחייה מתחת ל-0.8% - פתרון בעיית הדפורמציה של רכיבי אלומיניום דקים-בקירות דקים במהדק רב- מצויד בטכנולוגיה חכמה לפיצוי שגיאות תרמיות וטכניקת אלומיניום-להתאמה ספציפית של טבלאות מהירות חיתוך{{1}4} של אלומיניום וטבלאות מהירות חיתוך{14} ספציפיות;
מבנה קומפקטי ואלומיניום-תצורה מותאמת
המידות הכוללות הן 2800*2500*2900 מ"מ ומשקלו הנקי הוא כ-11ט; יש לו צורה אנכית קטנה בגודל -, צריך רק 16-20 רגל מרובע כדי לתפוס את שטח הקרקע בסביבת בית מלאכה או במפעל לייצור אלקטרוניקה בדרגה C.{{10} המידות של שולחן העבודה בגודל 700×700 מ"מ מתאימות לתמיכה בעיבוד של חלקי אלומיניום-קטנים עד בינוניים-, כולל קליפות מסגסוגת אלומיניום, חלקים דקים-דפנות ותבנית אלומיניום. תצורה סטנדרטית עם מגזין כלים מסוג 36-זרוע- שיכול להשלים שינויי כלים תוך שתי-ו--שניות בלבד ולתמוך בתהליכים מרובים כגון כרסום, קידוח, חיספוס חורים, הברגה על חלקי אלומיניום. הוא מספק מבחר רובוטים להסרת שבבי אלומיניום או מכשירי מהדק ואקום, שיכולים לעמוד בדרישות בזמנים שונים.
עיבוד אלומיניום יעיל- ועיצוב נגד-הדבקות
AMC-700 מצויד בהנעה ישירה של 15 קילוואט הספק התומך במהירות חיתוך מקסימלית עד 12000RPM וניתן לנהוג במהירות המהירה ביותר בהתאם לדרישת המשתמשים לפי הסדר. עיבוד אלומיניום במצב המיקום 3+2 משמש לחותכים קצרים ונוקשים כדי להפחית רעידות בעת חיתוך; לפיכך, שיטה זו יכולה להגדיל את פרודוקטיביות חיתוך אלומיניום בעד 50%.
עלות-תפעול יעיל וקלה
בהשוואה למכונות עיבוד אלומיניום עם שבעה-צירים מלאים-, ל-AMC700 יש השקעה ראשונית ועלויות תפעול נמוכות ב-35%; לכן, הוא מתאים ליצרנים קטנים-ו-בינוניים של מוצרי אלומיניום. , זמינה תוכנית נוחה לשליטה במיקום 3+2; דגמים אופציונליים כוללים מערכות CNC מסדרת Fanuc, Siemens ו-GSK; ספריית פרמטרים לעיבוד אלומיניום כוללת-הגדרות מותקנות מראש לשישה סוגי אלומיניום סטנדרטיים: 6061-T3, 7075-T4/5/6/9-RC, 5052. מפעילי חיתוך אלומיניום בעל שלושה צירים רגילים לכך זמן קצר יחסית לאחר הלמידה עבור הארגון, כך שהם יכולים להפחית את עלויות ההדרכה עבור הארגון.
הפרמטרים הטכניים העיקריים של המוצר
|
מפרט |
יחידות |
AMC700 |
|
נסיעה בציר X/Y/Z- |
מ"מ |
800/650/650 |
|
מרחק מקסימלי מפנים קצה הציר למשטח דיסק-C בציר C |
מ"מ |
30-680 |
|
מרחק מקסימלי ממרכז הציר לציר C-משטח דיסק ב-90 מעלות A-ציר |
מ"מ |
325(אופט:445) |
|
מרחק ממרכז הציר למשטח מנחה העמודים |
מ"מ |
670 |
|
מפרט ציר |
מ"מ |
150 |
|
ציר מתחדד |
-- |
BT40 |
|
מהירות ציר מקסימלית |
סל"ד |
12000 |
|
כוח מנוע ציר |
KW |
11/15 |
|
X/Y/Z תנועה מהירה |
מ'/דקה |
36/36/36 |
|
חיתוך קצב הזנה |
מ"מ/דקה |
1-12000 |
|
סוג כונן שולחן רוטרי |
-- |
נסיעה ישירה |
|
קוטר שולחן סיבובי |
מ"מ |
500 |
|
קוטר שולחן עבודה סיבובי |
מ"מ |
700 |
|
קיבולת טעינה מקסימלית של שולחן העבודה הרוטרי |
ק"ג |
300 |
|
מגזין כלי |
T |
24 |
|
זמן שינוי כלי |
s |
3 |
|
קוטר הכלי המרבי (מילוי מלא/צמוד) |
מ"מ |
70/120 |
|
אורך הכלי המרבי |
מ"מ |
300 |
|
משקל כלי מרבי |
ק"ג |
8 |
|
משקל מכונה |
T |
7.5 |
|
גודל כולל של המכונה (L*W*H) |
מ"מ |
2800*2500*2900 |
פרטי תקן מכונה
שולחן עבודה רוטרי
סטנדרטי עם שולחן עבודה סיבובי.
מערכת בקרה
תקן: בקרת GSK980 / KND1000
ציר דיוק של טייוואן
1. ציר טייוואן BT40 8000סל"ד
2. עבר מבחן דירוג ISO של איזון דינמי
מגזין TOOL TAIWAN
1. מגזין הכלים של טייוואן OKADA arm 24.
2. זמן החלפת כלי 2-3 שניות בלבד.
1 בורג עופרת מותג מפורסם,
2. מיסב בורג להוביל באמצעותSKF או NACHIמֵסַב,3. צימודYCמחובר ישירות
מסילות ליניאריות דיוק של טייוואן
1. מסילה ליניארית רולר במהירות גבוהה בטייוואן, דיוק המיקום יכול להגיע לשיעור מיקרומטר
מערכת שימון
מכשיר סיכה מרכזי אוטומטי של HERG.
רכיבים פנאומטיים
סטנדרטי עםAirTACרכיבים פניאומטיים
1. עםשניידררכיבים חשמליים בטיחותיים
2. Qתקע uickכסטנדרט
תרחישי יישום
עיבוד חלקי אלומיניום קל משקל לרכב:נעשה שימוש נרחב בייצור חלקי אלומיניום קלים לרכב, כולל מארזי סוללות, מכלולי רכזת ותושבות מנוע. עיצוב אופטימיזציה של אלומיניום עבור AMC700, כמו גם שלושה-מנגנוני התאמת מיקום מספקים עובי מספיק עבור חלקי חומר-של אלומיניום ללא תופעת סטיה תחת דרישות חוזק- גבוהות תוך עמידה בדרישה של בנייה קלה בתחום הרכב הקשור לרכבים חשמליים.
ייצור רכיבי אלומיניום אלקטרוניים 3C:מיושם לעיבוד חלקי אלומיניום אלקטרוניים 3C כגון טלפונים ניידים, טאבלטים וגופי קירור מאלומיניום. ציר-במהירות גבוהה וטכנולוגיית נגד-הידבקות אומצו כדי להבטיח שלא יופיעו שריטות או כתמים בחלק האלומיניום לאחר העיבוד; נוסף מבנה מתכוונן לשלושה-ל-דו-כדי לתת מענה לחורים לקדוח בכיוונים שונים עבור רכיבים אלקטרוניים קטנים בגודל-.
עיבוד חלקי אלומיניום תעופה וחלל:מתאים לעיבוד רכיבי אלומיניום תעופה וחלל כגון חלקי מבנה מסגסוגות אלומיניום, אביזרי מנועי מטוסים ומסגרת רחפנים. ה-AMC-700 מדויק, עם יכולת חזרה טובה תחת שימוש קפדני של-חומרים באלומיניום לייצור חלקי תעופה וחלל; אומצה שיטת מיקום שלוש- ושני נקודות כדי לשפר את מהירות העיבוד של שטחי פנים מורכבים המופיעים בדרך כלל על מבני אלומיניום קלים.
ייצור תבניות אלומיניום:עיבוד תבנית אלומיניום קטנה עד בינונית בגודל-, כולל תוספות-הזרקת-אלומיניום, תבנית ליציקה- ובסיס תבנית אלומיניום. חיתוך-במהירות גבוהה,-דיוק בביצועים היא טכנולוגיה-מתקדמת המסוגלת לעצב במהירות חללי עובש מורכבים כדי לקצר את זמן העיבוד המשני ליעילות ייצור התבניות.
עיבוד חלקי אלומיניום בהתאמה אישית:אידיאלי עבור עיבוד קטן בהתאמה אישית- של חלקי אלומיניום, כגון רכיבי אלומיניום של רובוטים אלומיניום חלקים דקורטיביים אלומיניום מוצרים מדויקים של אלומיניום. מצב המיקום 3 + 2 יכול לאזן בין גמישות העיבוד לבין העלות; אלומיניום -optimize Design מותאם למאפייני חיתוך שונים של סגסוגות אלומיניום, הפחתת בלאי הכלים ועלויות עיבוד.
שאלות נפוצות
ש: מהם המפרטים העיקריים של מכונת כרסום cnc אלומיניום 5 צירים AMC700?
ת: עבודה-גודל טבלה: 700 × 700 מ"מ; כושר עומס מדורג: 300 ק"ג. מהלך ציר X/Y/Z הוא 700×750×500 מ"מ, טווח סיבוב ציר A-±120 מעלות, ציר C-אינדקס רציף של 360 מעלות. מהירות הציר היא בטווח של 40-12000 סל"ד; מהירות מעבר מהיר: 65 מ"מ/דקה; דיוק מיקום: ±0. 004 מ"מ (X/Y/Z); שגיאת מיקום חוזרת: ±0.003 מ"מ (A/C); הספק מנוע הציר הוא 11kW (אופציונלי 33kW), קיבולת מגזין כלים 24 תחנות (אופציונלי 32 תחנות).
ש: מה היתרון של ה-AMC700 בהשוואה למכונות אחרות של 3+2 חמישה-צירים לעיבוד אלומיניום?
ת: עיצוב מיוחד מאלומיניום: הוא מגיע עם מחזיק כלי נגד-הדבקה, מערכת קירור-בלחץ אוויר-ביכולת גדולה, ותבנית פרמטרי עיבוד-של אלומיניום משובצים כדי לפתור בעיות כמו הדבקת כלים במהלך עיבוד של חומרי אלומיניום, כתמים על פני השטח או עיוות של חלקי דופן דקים-. הוא מצויד בציר- במהירות גבוהה ועבר אופטימיזציה להפחתת צריכת החומרים של אלומיניום בהשוואה ל-שלושה-ו-שתי מכונות סטנדרטיות.
ש: אילו חומרי אלומיניום הוא יכול לעבד, והאם הוא יכול להתמודד עם חלקי אלומיניום דקים-?
ת: מעבד בעיקר 6061, 7075 ו-5052 סגסוגות אלומיניום וחומרי מרוכבים-אלומיניום; הם נמצאים בשימוש נרחב בתחומי הרכב, ה-3C והתעופה והחלל. כן, מצב המיקום של 3+2 ועיצוב נגד-דפורמציה שלו מסוגלים למנוע את ההשפעה של רכיבי אלומיניום דקים-מעוותים על דיוק העיבוד ואיכות פני השטח במידה מסוימת.
ש: אילו שירותי-מכירה ניתנים, ומהי תקופת האחריות?
ת: תקופת אחריות: 15 חודשים; רכיבים קריטיים הם ציר, שולחן סיבובי ומערכת CNC עם שנתיים-אחריות. לספק תמיכה טכנית של 24-שעות-בלילה, תיקון- באתר, אספקת חלקים מקוריים בחינם, לספק הדרכה למפעיל המתמקדת בתכנות אלומיניום-3+2 ולבצע בדיקה לפני מסירה לפני המסירה. חלקים כבר נמסרו מיד לפי בקשה.
ש: מהן דרישות ההספק ולחץ האוויר, וכיצד לתחזק את המכונה לעיבוד אלומיניום לטווח ארוך-?
ת: ספק כוח: מתח נקוב/תדר=380V/50HZ; טווח לחץ אוויר עבור לחץ בינוני-נמוך/גבוה במערכת זו. לקבלת-מצב ריצה יציב לטווח ארוך של הציוד, יש לנקות שבבי אלומיניום מדי יום; בדוק ותקן מעת לעת את ההתקן נגד-הדבקה; החלף שמן חיתוך פעם בשנה; בצע כיול מכונה שנתי.
