Shandong TaoFong CNC Machine Tool Co., Ltd היא אחת מהיצרניות והספקיות המובילות של מכונות כרסום צריח מתכת בסין, תומכת גם בשירות מותאם אישית. ברוכים הבאים לקנות מכונת כרסום צריח מתכת באיכות גבוהה למכירה כאן מהמפעל שלנו. שירות טוב ומחיר סביר זמינים.

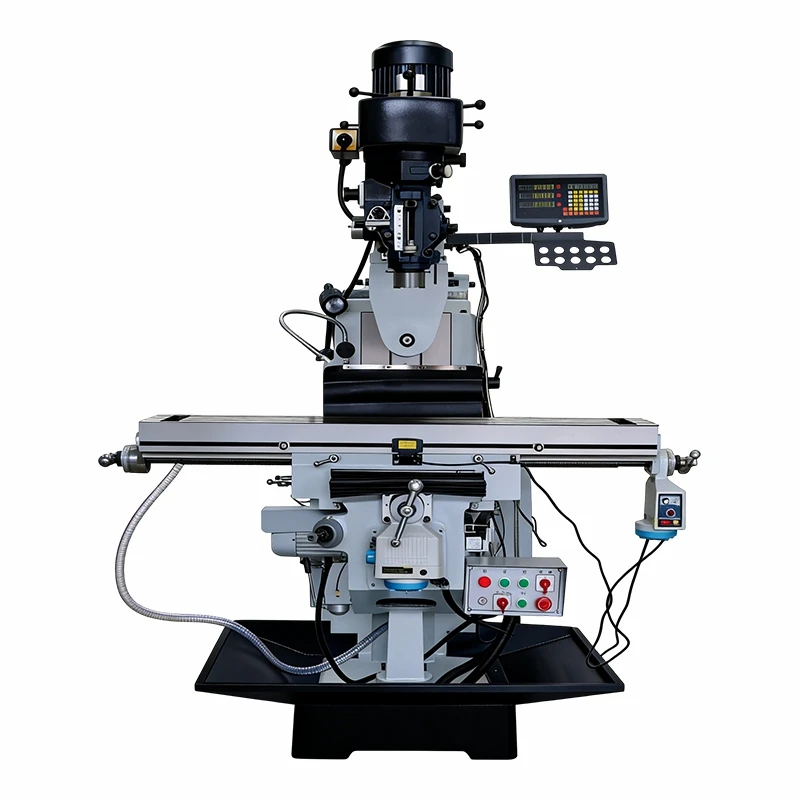

מכונת כרסום צריח מתכת X6330 היא ציוד כרסום מסוג ברך צריח אנכי בביצועים גבוהים-בדרגה תעשייתית, המשלב הזנה ידנית, מכנית והזנות כוח-אופציונליות, וכולל גם פונקציית בקרה דיגיטלית. , יש לו מבנה צריח משופר, אזור עבודה גדול, קשיחות גבוהה; כדי לפתור את בעיות התעשייה של הגבלת קיבולת הטעינה של טחנת צריח קטנה, מהירות עיבוד איטית ופעולה לא יציבה בעת ביצוע פעולות חיתוך מתכת כבדות-. עוצב לעיבוד מגוון רחב של מתכות טיפוסיות, כגון פלדת פחמן, נירוסטה, סגסוגות אלומיניום, ברונזה וכו', ומציע פתרונות עיבוד יציבים, יעילים ומדויקים לסדנאות לעיבוד-מתכות קטנות- עד בינוניות,-מתכות, ארגונים לייצור-תבניות, מתקני ייצור של חלקי חומרה ורכיבי חומרה, תעשיית חלקי רכב.
יתרונות המוצר
מבנה צריח משודרג ועיבוד מרובה-זווית גמיש
X6330 מאמץ סוג אופטימיזציה יותר של מנגנון ציר-עם צריח; לָכֵן. לראש הצריח יש טווח סיבוב של ±90 מעלות בשני הכיוונים בצורה אופקית, והוא מוטה ב-45 מעלות משני הכיוונים מלפנים או מאחור ללא צורך ב-עבודה במיקום-מחדש. המבנה בעל הצריח יכול להכיל בו זמנית מספר כלים להעמסת כל פריטי העבודה בפעולה אחת; לכן, העומס משוחרר באמצעות פעולה אחת בלבד באותה הזדמנות גם כן. ראש כרסום SCM-21 מתוצרת טייוואן ומיסב NSK P4 משמשים לקשיחות סיבובית גבוהה וביצועים נגד שחיקה; ציר הציר זמין כ-R8 או ISO 40, עם מהירות ציר מקסימלית של 127 מ"מ.
קשיחות משופרת וחיתוך יציב-כבד
בהתבסס על עיצוב חזק-כבד, המיטה, שולחן העבודה והעמוד של ה-X6330 משתמשים בחומר ברזל יצוק לאחר יישון מלאכותי כדי להסיר לחצים פנימיים ולהשיג קשיחות ותכונות אנטי-טובות. הצירים y ו-z- משתמשים בתיבת הדרכה-, במיוחד מדריכים לזנב דוב עבור ציר ה-x-; שולחן העבודה ומסילות ההנחיה טופלו בהקשחת שמע-גבוהה במיוחד (קשיות גבוהה מ-50 HRC), כמו גם בשחזה עדינה-כדי להאריך את חיי השירות שלהם ולשמור על דיוק גבוה. לשולחן העבודה בגודל 305 x 1370 מ"מ קיבולת עומס מקסימלית של 400 ק"ג, שהיא גבוהה מזו של X6325; הוא יכול להכיל חלקי מתכת גדולים-כמו בסיסי תבנית קטנים ואביזרי חלקי רכב מבלי לעוות.
מצבי-פעולה מרובים ויעילות עיבוד גבוהה
כלי המכונה X6330 תומך במצבי תנועה-מכניים ומונעים כאחד עבור מיקום מדויק- גבוה ומהירות מהירה. יש לו מזין ידני ומכני בציר X/Y/Z-, יכול לבצע הזנת נוצה אוטומטית בשלושה-שלבים של 0.04/0.08/0.15 מ"מ/ר, ולאפשר פונקציית תנועה- גבוהה כדי לקצר זמן לא מעובד. קיימת קיבולת זמינה של 3.75 קילוואט-משאבת לחץ גבוהה ומקררים מסופקים בתכנון המערכת כדי להבטיח חלוקת חום עקבית על פני יישומים שונים באמצעות מנגנוני ויסות מצב פעולה יציבים. עם טווח מהירות ציר של 65~4500 r/min (ויסות ללא שלבים בתוך 16 שלבים ב-50 הרץ), מתאים לתנאי עבודה שונים{18} אשר יכולים לחתוך מתכת{18}.
תצורה ועלות מגוונת-עיבוד מתכת יעיל
בהשוואה למרכזי עיבוד- מרובי צירים ולמפעלי צריח-גדולים, ל-X6330 יש השקעה ראשונית ותפעול נמוכה ב-50 אחוז; לכן, הוא מתאים ביותר לארגונים קטנים- עד בינוניים-בינוניים לעיבוד מתכת-. תומך בפונקציות מרובות של-עיבוד מתכת, כגון-כרסום מישור, חריץ-חריץ, חיתוך-הילוכים, קידוח{12}} חורים; ישים למגוון רחב של Meta Work-עיבוד חלקים. אביזרים אופציונליים הם -חיישני מרחק תלת מימדיים (DRO), יחידות הזנת כוח, כלי חלוקה, מחזיקי חלקים מסתובבים-, מוט מתיחה אוויר וכו', שיכולים להרחיב את היקף היישום של עיבוד מתכת. מערכת סיכה אוטומטית- מרכזית לשמירה על רכיבים חשובים של המכונה, ובכך למזער את הוצאות התחזוקה ולשפר את העמידות.
הפרמטרים הטכניים העיקריים של המוצר
|
מפרט |
יחידות |
X6325 |
|
גודל השולחן |
מ"מ |
1370*305 |
|
נסיעות בשולחן |
מ"מ |
810/380/400 |
|
חריץ T(מספר-רוחב*גובה) |
- |
3-16*65 |
|
מתחדדת הציר |
- |
R8 (opt.lSO40) |
|
מתחדדת ציר אופקי |
- |
ISO40 |
|
טווח מהירות ציר (צעדים) |
סל"ד |
50HZ:65-4500,60HZ:80-5440 (16) (אופט.(משתנה)65-4000) |
|
טווח מהירות ציר אופקי (צעדים) |
סל"ד |
45-1350 (12) |
|
נסיעת ציר |
מ"מ |
127 |
|
מרחק בין חרטום ציר אופקי למשטח השולחן |
מ"מ |
50-450 |
|
מרחק בין ציר הציר למשטח השולחן |
מ"מ |
0-400 |
|
כוח מנוע ראשי |
ק"ו |
2.2(V)/3(H) |
|
סיבוב ראש (שמאלה - ימינה) |
o |
±90 מעלות |
|
סיבוב ראש (קדמי - אחורי) |
o |
±45 מעלות |
|
משקל מכונה |
ק"ג |
1850 |
|
ממד כולל (L*W*H) |
מ"מ |
1550*1650*2250 |
פרטי תקן מכונה
TAIWAN TURRETMILLINGHEAD
ראש כרסום צריח טייוואן יכול להסתובב 45' (קדמי-אחורי), לסובב 90'(שמאל-ימינה).
שולחן עבודה
מרווה אודיו-אולטרהמדריך ליטוש וגירוד מדויק
X/Y AXISAUTO FEED
הזנה אוטומטית של ציר X/Y, הרמה חשמלית בציר Z
לשפר את זמן העיבוד
זה אופציונלי, צריך עלות נוספת
3 צירים
קריאה דיגיטלית בעלת 3 צירים היא אופציונלית
צריך עלות נוספת.
שימון מכני כסטנדרט,
שימון משאבה חשמלית כאופציונלי,
צריך עלות נוספת
אלקטרונים מפורסמים
סטנדרטי עם
שניידר חשמל מפורסם $ Delixi זמין
תרחישי יישום
ייצור עובש-בינוני:מיושם באופן נרחב לעיבוד תבנית מתכת קטנה-עד-בינונית-, בעיקר כולל הזרקת-תבניות-הזרקה, חלקי חריצים-בתבנית וסוגים מסוימים של רכיבי מזעור בתבנית. שדרוג X6330 של מבנה הצריח ויכולת ריבוי- הזוויות יכולים לעבד במהירות חללי עובש מורכבים ומשטחים משופעים כדי להפחית את העיבוד המשני ולשפר את היעילות והדיוק של ייצור התבניות.
עיבוד חלקי רכב:מיושם בעיבוד אביזרי חלקי רכב ממתכת, כגון תושבת מנוע, רכיבי תיבת הילוכים ואביזרי שלדה. יש לו קשיחות מספקת וחיתוך חזק-כדי-יכולת חיתוך לעיבוד חומרים מתכתיים בעלי חוזק- גבוה; זה יכול להבטיח את דיוק הגודל ואת התכונות המכניות של המבנה של רכיבי רכב המעובדים על ידי ציוד זה.
חומרה וייצור רכיבי מתכת מדויקים:עיבוד גלגלי שיניים קטנים, צירי ספליין, אביזרי מכשירים ותומכי מתכת וכו', ברמת דיוק גבוהה בחומרי מתכת מדויקים. ל-X6330 יש Realize דיוק גבוה, מספר-תהליכים בו-זמנית מבטיחים שדרישת גימור פני השטח ומידות מתקיימים בעיבוד רכיבים במצב זה.
עיבוד מתכת מותאם אישית-קטן:מתאים לעיבוד מותאם אישית של חלקי מתכת-קטנים, מרובי-מגוון, כגון מתקנים מותאמים אישית, רכיבי רובוטיקה וחלקי מתכת מיוחדים בצורת-. מבנה צריח ורבגוניות יכולים לעמוד בדרישות שונות של עיבוד מותאם אישית; הפחתת תדירות הכלים המשתנים והגדרות-כדי לשפר את כושר הייצור עבור קבוצות- קצרות.
סדנאות לעיבוד מתכות תעשייתיות:מתאים לכמה בתי מלאכה קטנים- עד בינוניים- שלעתים קרובות מעבדים מתכות, כולל עיבוד חלקים מכניים, ייצור חלקי קישוט ממתכת ועבודות תיקון ציוד. גודל קומפקטי: 1550 × 1650 × 2250 מ"מ; עלות נמוכה ותפעול קל מתאימים לסדנאות עם שטח מוגבל ודרישות תקציביות של חיתוך מתכת כבד- גם בעלי קשיחות מוגברת.
שאלות נפוצות
ש: מהם המפרטים העיקריים של מכונת כרסום צריח מתכת X6330?
ת: גודל שולחן העבודה: 305x1,370 מ"מ; מהירות ציר: 65-4500 סל"ד לדקה; דיוק מיקום<±0.01 mm; . Spindle Taper: R8 (optional ISO 40) and spindle travel is 127 mm. The X/Y/Z axis travel is 810/380/400mm respectively. Overall Dimensions: 1770×1600×2150 mm; Net Weight: 1850 kg; Primary motor Motor power input to 2.2 kw.
ש: מה ההבדל בין ה-X6330 למכונת כרסום הצריח X6325 הקודמת?
ת: התכונות והמאפיינים הבסיסיים שלהם הם כדלקמן: גודל שולחן עבודה: הנפח הוא 1370*305 מ"מ בהשוואה לזה של X6325; כושר נשיאת עומס-: כושר נשיאת עומס עולה על 350 ק"ג או שווה; אינדקס ביצועים: טווח מהירות גבוה בין כ--8 מ"מ לשנייה~ +24 מ"מ/שנייה. יש לו מנוע אסינכרוני תלת פאזי חזק יותר, מערכת סיכה מרכזית אוטומטית ותכונות אחרות;
ש: ש3: אילו חומרי מתכת הוא יכול לעבד, והאם הוא יכול להתמודד עם-חיתוך מתכת כבד?
ת: פלדת פחמן, נירוסטה, סגסוגת אלומיניום, פליז, ברזל יצוק וכו', מעובדים על ידי זה בדרך כלל. כן, גודלו הגדול, מנוע חזק-חזק, עיצוב נגד-רעידות כדי להיות יציב ביישומי חיתוך-כבדים במתכת- עם לוחית מתכת עבה חתוכה ללא עיוות או דיוק מופחת.
ש: אילו שירותים לאחר-מכירה ניתנים ומהי תקופת האחריות?
ת: תקופת האחריות הרגילה היא שנה אחת; הציר, שולחן העבודה והמנועים מכוסים באחריות של שנתיים-. אנו מציעים תמיכה טכנית מקוונת של 24-שעות, פתרון בעיות בווידאו, אספקה של רכיבים מקוריים, הדרכת תפעול מקוונת בחינם; ניתן לארגן תחזוקה באתר ושירותים אחרים בתשלום עבור הלקוחות. החלקים יישלחו מחר בבוקר.
ש: האם הוא מתאים לסדנאות קטנות-עד-בינוניות, ומהן דרישות הכוח?
ת: כן, הממדים הקומפקטיים שלו הם 1550x1650x2250 מ"מ המתאימים לסדנאות בגודל-בינוני. דרישת אספקת חשמל: AC 380V / 50Hz (מתח סטנדרטי תעשייתי), הספק מנוע ראשי 2.2 קילוואט, ניתן לשיוך עם סדנאות תעשייתיות רבות לשימוש יציב בשולחן עבודה כבד-לאורך חיים-.
